1、壓板在線監視應用背景

　　近年來，隨著科學技術的發展，數字化、智能化的保護、安自、測控等二次裝置已經在電力系統中廣泛應用，裝置的配置功能更趨完善，可靠性、成功率大幅提高，但同時傳統的裝置運行管理模式、操作流程受到較大沖擊，由于相關人員對裝置功能的理解不徹底、裝置間配合不熟悉、不同裝置廠家硬壓板應用差異不掌握，因誤投或漏投硬壓板造成的裝置誤動或拒動事故時有發生，對電網的安全穩定運行造成了極壞的影響。

2、硬壓板管理目前存在的問題

　　常規變電站的硬壓板智能化管理與防誤操作還存在一定的安全隱患，主要表現如下：

　?。?）隱患不易發現：當前確保硬壓板投退正確性的手段主要依靠運行人員人工巡視。硬壓　板巡視核對的維護量大，巡視人員主觀上容易放松，同時隨著電網規模的不斷發展，壓板的巡視工作量越來越大，班組工作量與承載能力之間的矛盾日益突出，亟需解決。

　　（2）管理方式落后：壓板管理方式落后，各變電站主要還是依靠人工管理，按照各屏柜壓板的布置情況制定壓板投退表，并附加相關的操作說明；壓板操作時雖然按投退表進行，但也不能完全杜絕誤投誤退的現象，特別是在軟、硬壓板的相互邏輯關系方面。

　?。?）缺乏有效校驗：變電站防誤系統主要針對一次設備，實現對一次設備操作的閉鎖邏輯校驗及強制閉鎖；對二次設備的操作一般只能做到提示操作；一、二次設備的操作邏輯判斷關系較弱。

　?。?）新技術開發：隨著遠方集中監控、無人值班運行模式的推廣運用，數據信息集中上送，統一管理成為發展的必然趨勢；但對壓板位置的檢查仍采用人工方式，這種管理方式耗時耗工，并且存在誤投退、漏投退的風險。

　　本方案從施工安全高效、運維便捷出發，采用物聯網最新應用技術，并充分考慮了新技術應用帶來的各種安全性挑戰不進行侵入式安裝，確保能快速開展工程化應用，降低后期對運維人員的技術能力要求，實現硬壓板巡視業務由定期人工巡視向自動化在線巡視轉變，有效緩解運維檢修人員工作量與承載能力之間的矛盾。

3、變電站硬壓板在線監視及應用目標

　　（1）實現硬壓板狀態有效監視：應用磁感應、微動開關、陀螺儀、靜電場等各種物聯網傳感器；采用有線、微功率無線、載波、有線無線混用等多種組網傳輸方式；采用可信WLAN組網方式，實現無線數據采集與傳輸。

　?。?）完成系統化管控和智能化應用：納入二次設備在線監視體系，站端可靠采集及信息共享、遠傳及應用；開展繼電保護一體化建模和展示、自動巡視、在線核對、基于多源數據的繼電保護裝置運行狀態智能識別與預警等應用。

　　（3）提升電站運維效率：對變電站硬壓板進行有效監視和系統化管控，消除因壓板錯投、漏投造成的電網運行重大安全隱患；實現硬壓板遠程自動巡視，提升運維效率，推動變電站壓板的管理方式和業務流程轉型，支撐電網高效有序和諧運作。

4、方案系統說明

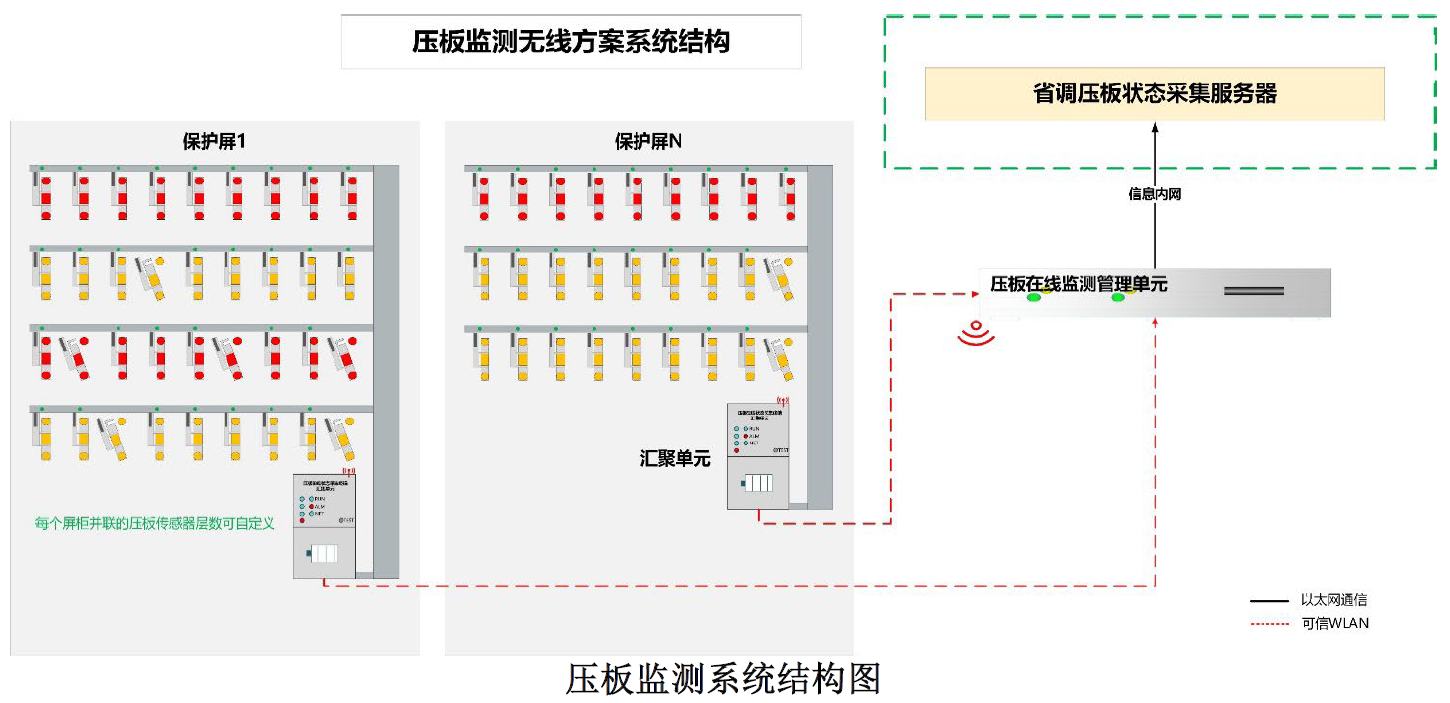

　　智能壓板在線監測系統由傳感層、匯聚層、接入層構成。在傳感層，安裝壓板位置傳感器。在匯聚層，安裝數據匯聚單元。在接入層，安裝壓板在線監測管理單元。

　?。?）壓板位置傳感器：利用非電原理實時感知壓板狀態，并通過微功率射頻傳感網與數據匯聚單元進行通信。

　?。?）壓板數據無線匯聚單元：實時接收并處理壓板位置傳感器發送的壓板狀態信息，通過可信WLAN無線方式與壓板在線監測管理單元進行通信。

　　（3）壓板在線監測管理單元：實時讀取數據匯聚單元內緩存的壓板最新狀態及各壓板位置傳感器工作電壓，對壓板信息進行集中管理及與外部系統通信。

　　磁感應原理的壓板位置傳感器按壓板行數配置，數據匯聚單元按所在屏柜個數配置，壓板在線監測管理單元單套配置。

5、智能壓板在線監測系統總體方案

　　壓板在線監測無線方案采用磁感應原理，壓板采集單元通過CAN總線將數據傳送給屏內WAPI匯集單元，匯集單元通過WAPI與管理單元通信，安裝無需走線、安全快捷，在一般工作條件下，自帶供電電池可實現6-8年工作時間。

6、智能壓板在線監測方案的優點

　?。?）傳感層穩定可靠：壓板位置感應采用了磁感應原理的方案，已經大量現場工程實踐，成熟可靠；

　?。?）無需從屏柜內取電：自帶大容量電池，無需布線；

　?。?）應用功能豐富：支持保護軟壓板、功能壓板信息的接入、按裝置進行可視化展示、一致性在線核對等應用；

　　（4）自主可控設計：MCU等核心器件全部采用國產芯片，滿足自主可控要求。

　?。?）支持可信WLAN：支持以可信WLAN方式進行站內數據匯聚以及調度主站壓板數據上送。

7、相關產品

（1）硬壓板狀態采集單元

　　壓板傳感器利用磁感應原理采集壓板投退位置。

　　在屏柜的壓板區域安裝一個壓板位置采集陣列，該陣列的每排由與壓板一一對應的觸角構成，觸角上放置磁感應傳感器。同時，每一個壓板的連片上扣裝一個帶磁鋼附件的壓板護套（采用硅膠套，可適配多種款式）。當壓板為投入位置時，觸角的磁感應傳感器感知到磁鋼接近，輸出投入信號；當壓板為退出位置時，磁感應傳感器無法感知到磁鋼，輸出退位信號。傳感器根據現場情況，采用VHB粘貼安裝，同時傳感器設置上托配件，確保安裝的可靠性。

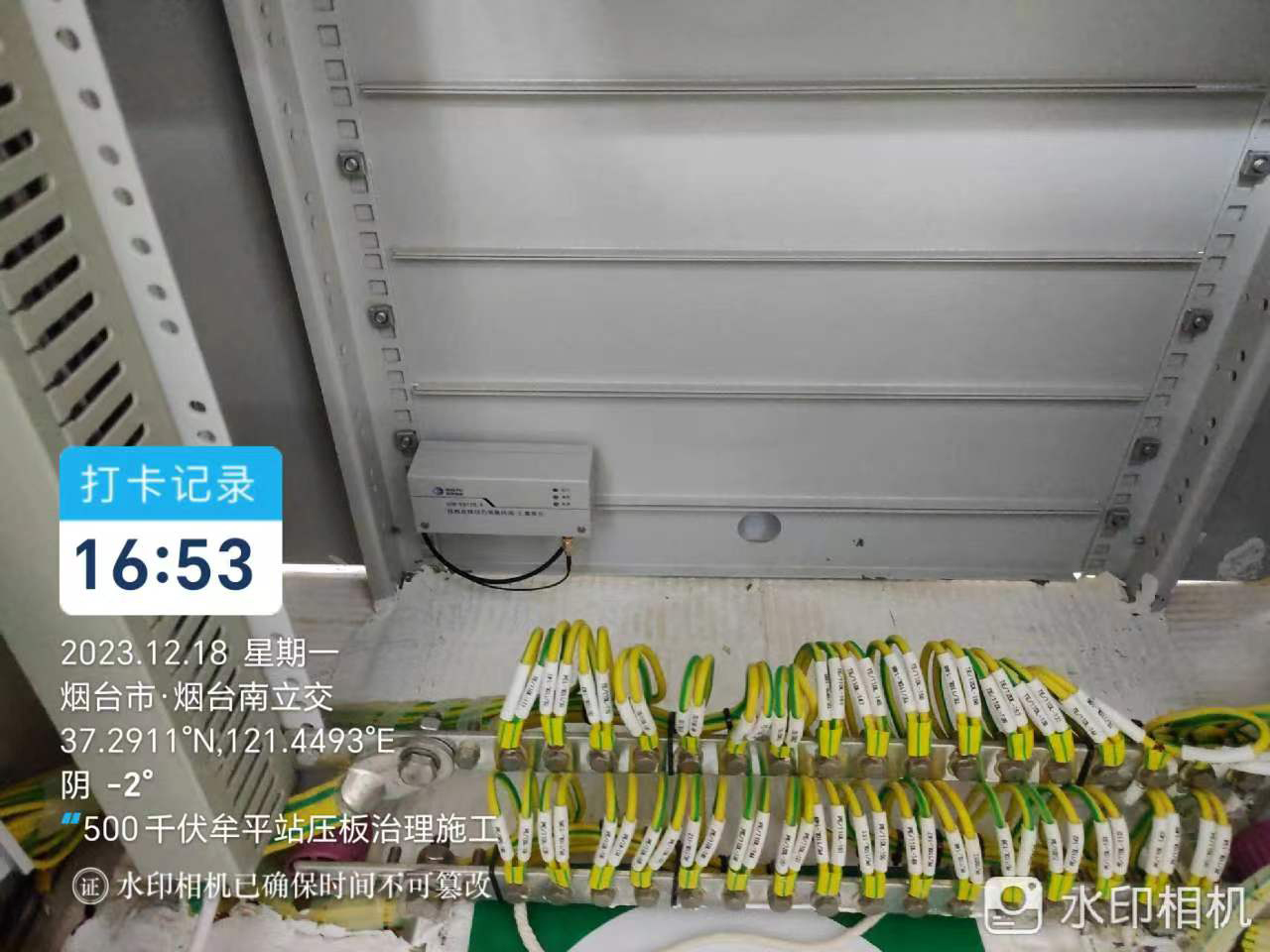

（2）屏內WAPI匯集單元

　　屏內壓板WAPI匯集單元（無線）采用靈活的模塊化設計，支持CAN、RS485和WAPI（可信WLAN ）等通信方式，可通過CAN總線/485線接收壓板采集單元數據，并通過WAPI上送至管理單元；可通過串口進行配置，具備可視化配置界面，配置簡單；內置大容量低自放電電池，安裝時無需額外布電源線，安全快捷。

（3）硬壓板數據管理單元

　　壓板在線狀態采集終端-管理單元采用先進的嵌入式操作系統和靈活的模塊化設計，管理單元對下采集支持485有線采集壓板狀態，同時支持485有線和WAPI無線采集壓板狀態；管理單元對上傳輸支持有線網絡接入主站，同時支持有線網絡和WPAI接入主站。設備支持多串口、多千兆網口；具備可視化操作界面，配置簡單，并可直觀顯示屏柜采集狀態及壓板狀態；具備壓板開票狀態設置、告警狀態顯示、及查詢導出功能。
